换热机组膨胀节习惯上也叫补偿器，或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。供热上，为了防止供热管道升温时，由于热伸长或温度应力而引起管道变形或破坏，需要在管道上设置补偿器，以补偿管道的热伸长，从而减小管壁的应力和作用在阀件或支架结构上的作用力。膨胀节的安装方法：
1、换热机组 U形波纹管安装应符合以下要求。
按设计规定进行预拉伸，允许偏差为±10mm，应与管道保持同心。水平安装时平行臂应与管线坡度相同，内套筒有焊缝的一端在流体流动分析的上游。垂直安装时，内套筒有焊缝的一端应在上部。
2、换热机组填料函式补偿器安装应符合下列规定。
与管道保持同心，不得倾斜；在靠近补偿器两侧，至少各有一个导向支座，以保证运行时自由伸缩，不偏离中心。按设计规定安装长度并应考虑气温变化，留有剩余的收缩量，允许偏差为±5mm。插管应安装在介质流入端。填料石棉绳应涂石墨粉，并逐圈装入，逐圈压紧，各圈口应互错开。

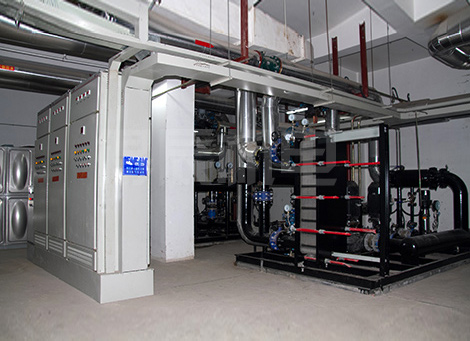

换热机组地下安装实物图
